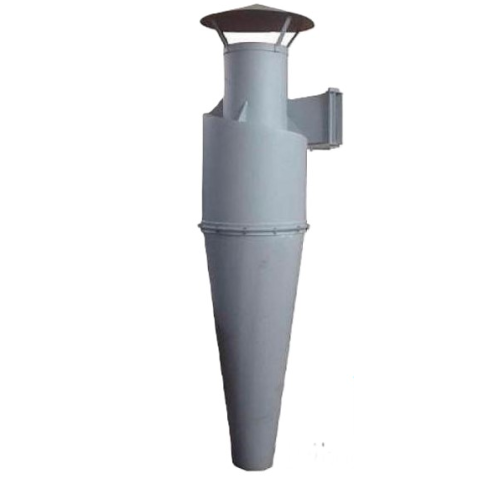

Циклон пиловловлювач

ПРИЗНАЧЕННЯ
Циклон пиловловлювач із зустрічними закрученими потоками ВЗП призначений для очищення від відходів повітря, що видаляється системами аспірації та пневмотранспорту від технологічного обладнання в різних галузях промисловості.

ЗАСТОСУВАННЯ
Циклон пиловловлювач ВЗП застосовується для видалення:
-Піщаного та глиняного пилу;
-Цементного пилу;
-Рудних та нерудних матеріалів;
-Силикатного та азбестового пилу;
-перерахованих вище пилів у відпрацьованих димових газах.

ПРИНЦИП РОБОТИ
Пилоуловлювач (циклон) ВЗП працює за принципом відцентрової сепарації частинок із газового середовища.

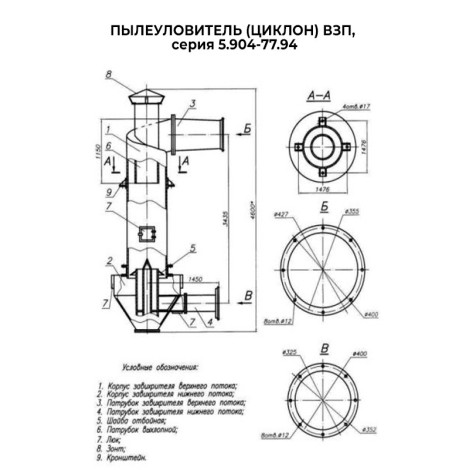

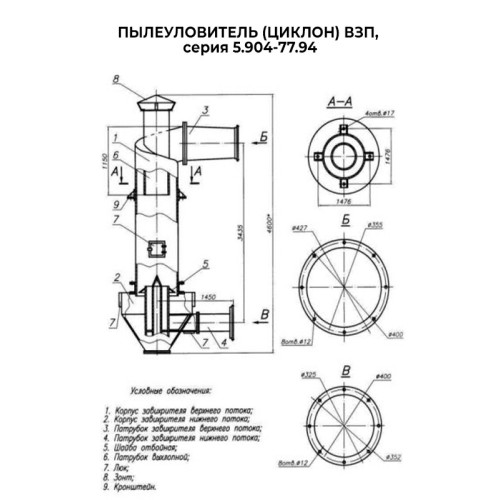

Очищуване повітря надходить у пиловловлювач двома потоками через патрубки корпусів завихрювачів верхнього та нижнього потоків повітря. Проходячи через корпуси завихрювачів, повітряні потоки закручуються в один і той самий бік назустріч один одному. Пил під дією відцентрової сили відкидається до стінки, змивається низхідним верхнім потоком через кільцеву щілину під відбійну шайбу в бункер і видаляється з нього через перехідник із затвором - мигалкою в пилозбірник.
Очищене повітря через центральний вихлопний патрубок виводиться з пиловловлювача.
Ефективність пиловловлювача (циклону) ВЗП - 96-99%.
